小蜜蜂 smallbee DIY: [TiVo] 用TiVo錄製kbro有線電視數位機上盒

趁休假申請了kbro凱擘的數位機上盒, 我申請了兩台, 所以多第二台五百元的安裝費, 但是兩台都可以免月費使用.
申請兩台的原因是因為我仍然想使用TiVo的電子節目表, 有在用TiVo的同好應該知道它提供的電子節目表和毎周更新的"TiVo熱門精選"有多難戒掉.

使用TiVo錄製有線電視數位機上盒需要讓TiVo去控制機上盒的選台, 這樣才能進行錄製. TiVo的訂戶可以向台灣TiVo公司索取下面這樣的 IR 發射線, 免費:

隨線會附贈這樣的說明紙張, 照著接線. 將數位機上盒的AV端子輸出接到TiVo的AV-in:

放大一點更清楚:

至於紅外線發射器的接法像這樣, 接到機上盒:

我接好測試的樣子, TiVo還接上了網路線還有AV-out 輸出到電漿電視上面:

背後的長相, 紫色頭就是IR發射器, 其實這個發射器可以很簡單的從光華商場買紅外線LED來自製. 只是反正申請免費, 就跟台灣TiVo要:

暫時先把發射端壓到有線電視機上盒下方, 測試後再用附贈的雙面膠黏上去:

接下來就是設定了, 進入"重新啟動或系統重設", 選"重回設定指引", 接著開始依據畫面指示就可以做設定了:

會先做個連線取得資訊:

我這區是新台北有線電視, 這個要選對, 否則每個台的號碼會對不上, 造成錄錯台:

開始跟著引導設定:

我是KBRO, 事實上還支援很多種, 在台灣TiVo官網並沒有提到, 不知為何如此低調:

第一個測試沒有成功, 畫面沒有切換:

第二個TiVo測試就成功了, 頻道有切換:

接下來測試切到16台, 但是切到第6台, 所以要回答沒成功, TiVo才會進行下一步的處置:

TiVo自我調整後, 測試切到17台這次就成功了, 我們用TiVo遙控器回答成功:

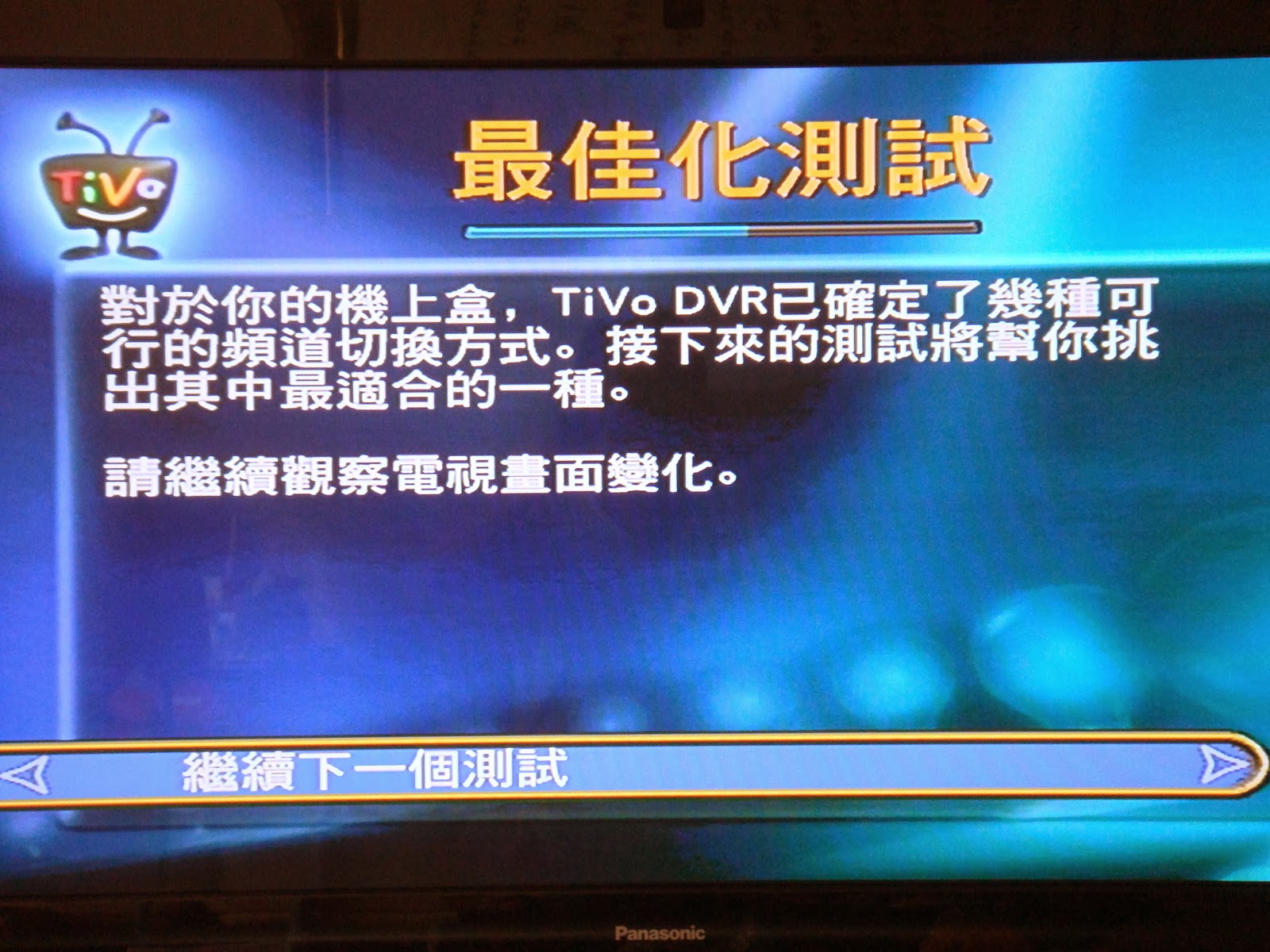

接下來就是一連串的切台測試, 記得要誠實回答是否成功, 否則TiVo內建的邏輯沒辦法調整出正確的IR code發射模式(有人就是什麼都反...):

完全測試完成後如下圖:

TiVo會再進行連線一次:

所有程序完成, TiVo可以錄製機上盒的節目:

如果不放心, 我們可以選個幾台看看是否能夠錄製, 是否有錄錯台的狀況:

或拿TiVo遙控器上下選台, 觀察是否TiVo說明和有線電視機上盒的說明相吻合:

面罩男給人的壓迫感相當恐怖:

另一台, 從說明看來也正常:

故意嘗試錄製 HBO HD 台, 發現不給錄, 反正AV端子畫質絕對不會像 HDMI 那樣好, 仍不給錄應該是和有線電視業者沒談妥或者根本就是被有線電視業者卡住.

不過有測試公視HD, 是可以錄製到TiVo, 當然畫質只有AV端子水準. 但是證明 HBO HD 等台不能被錄製不是技術問題. 而且那些 HD 台也都沒有 TiVo 節目表, 可能是有線電視業者有意見.

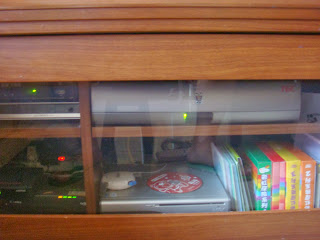

裝好後放入電視櫃的長相:

電視櫃門關起來剛好可以遮住只有允許TiVo遙控的那台機上盒, 這樣可以避免我控制另一台機上盒看電視的時候一併遙控到TiVo專屬的那台機上盒, 造成錄製的節目中斷.

後來發現有時候有人打開電視櫃忘了關上, 還是會一次操控到兩台機上盒, 所以乾脆還是用紙板檔一下, 以保證只有TiVo能控制它:

至此大功告成, 可以開始使用 TiVo 錄製機上盒輸出的 AV 端子訊號. 如此一來已經達到 TiVo 的畫質極限. 起碼訊源從機上盒出來的乾淨程度比起cable纜線要好, 以前我家的cable某些台會有水波紋或顆粒, 機上盒輸出的訊號都沒有這樣的問題. 所以最後只剩下台灣這台超級舊的TiVo硬體極限, 就是AV端子.

其實從下面的LED燈可以引申, 加個 MCU 或 Arduino 就可以連動機上盒和TiVo, 讓機上盒也可以錄製 TiVo 選出來的節目. 等於是錄製兩份. 至於耗費這個電力合不合算就看個人了. 起碼以一般畫質的電視節目來說, TiVo 的畫質和機上盒的 HDMI 輸出差距不大, 可以看出差別但是能夠忍受. 差距大的是 1080i 的 HD 頻道, 但是像 HBO HD 這些頻道在 TiVo 的節目單也沒有維護, 所以本來也就沒辦法錄製.

TiVo發展到現在是漸漸令人有些擔心, 雖然它的電子節目單和每週熱門精選放眼市場仍是無敵, 但是極為老舊的硬體(10 MB網卡, AV端子輸出...) 無法錄製HD是最大致命傷. 沒有新的機種進來台灣是相當令我這個老客戶失望. 雖然我每年還是繳錢希望能夠讓它續命下去.

至於有線電視這邊, 主要問題是電子節目單天數太少, 而且沒有每週精選這樣的服務. 建議還是要從電影愛好者的角度去思考和維護節目單. 聘請一些真的正的電影愛好者來維護, 或者乾脆看能不能外包給台灣TiVo代理商去維護.

總之就算有 HD 節目, 如果不能很方便的讓終端用戶去挑選錄製節目, 來決定自己觀看的時間. 那客戶買 HD 花的錢有大半等於是浪費掉. 有線電視公司應該多站在用戶方向想, 用類似TiVo的服務幫用戶把他們繳交的費用發揮最大利益. 而不是一昧傾向內容廠商.

希望某天台灣的 TiVo 能夠像美國一樣錄製輸出 HD 畫質. 而台灣有線電視商也能維護一個好用的每週精選. 不要像現在仍是各有缺點, 結果都不完美.

2014-12-12 補充:
整個設定用到現在大部分時間正常, 最近發現一件事情, 就是如果我們設定Tivo錄影的節目沒有每天都錄影, 而是兩三天才會錄一個節目, 這樣會遭遇到 kbro 機上盒自動省電關機的狀況. 當然機上盒關機後Tivo不會幫她開機, 就會錄不到節目.

還好 kbro 機上盒有設定自動待機時間的功能, 按下 kbro 遙控器的"選單"鍵, 跳出設定項目, 選 "設定">>"自動待機設定":
